cours 2 : Pathfinder & alignements

Points abordés dans le cours :

• les groupes
• règles / repères
• panneau aligner & distribuer
• panneau transformer
• calques & sous-calques
• dupliquer & cloner
• le pathfinder
• les modes de fusion

Les raccourcis utiles

note : cmd sur Mac = ctrl sur pc

• espace + bouger la souris ⟶ se déplacer dans le document
• Maj + agrandissement avec la souris ⟶ agrandir/réduire homothétiquement
• cmd + 5 ⟶ alterner le mode d'aperçu
• cmd + Alt + v ⟶ coller sur place un élément (après un cmd + c)
• cmd + d ⟶ dupliquer la sélection
• Maj + ctrl + A ⟶ panneau Aligner et distribuer
• Maj + ctrl + M ⟶ panneau Transformer

Exercice en cours #1 : Alignements, Distributions & Groupes

- récupérez ce document puis ouvrez-le dans Inkscape.

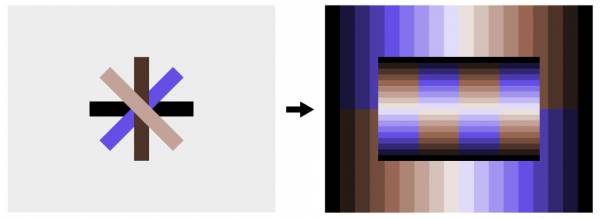

- En utilisant la rotation, la mise à l'échelle et les outils d'alignement et de distribution vous devez réussir à positionner les éléments du document comme sur l'image de droite :

Karel Martens

Karel Martens (né en 1939) est un graphiste et typographe néerlandais.

Son travail plastique s'articule autour d'une recherche constante de motifs et d'expérimentation dans les formes d'impression.

« Il expérimente la superposition et les jeux de transparence de couleurs, à l’affut de combinaisons inattendues. Encres fluorescentes et vieux papiers jaunis fusionnent dans d’élégantes textures. Et de cette union émane une étonnante beauté. Tout en s’amusant, Martens développe une nouvelle forme de sensibilité. » (cit. étapes no.184)

Un lien vers un article parlant du travail de Karel Martens

Exercice en cours #2 : Pathfinder & alignements

1. Sur un document A4 en portrait réalisez au moins 4 motifs composés de plusieurs formes assemblées via le Pathfinder. Centrez et alignez les éléments. Groupez ces formes (cmd +g) pour que chaque motif puisse être déplacé d'un seul tenant. Vous pouvez leur appliquer différents mode de fusion.
2. Pour cet exercice n'utilisez pas la Plume, uniquement les formes simples que vous associerez ensemble. Vous pouvez utiliser la grille aimantée pour construire vos formes.
3. Travaillez avec des aplats à 100% de cyan, magenta, jaune.

Exercice à rendre pour le cours suivant: Dessin de caractère

1. Sur un format de document de 100mm sur 100mm avec 2 Calques de travail distincts.
2. Dessiner 2 lettres uniquement en noir et sans contour à partir de formes géométriques assemblées et transformées avec le pathfinder.
3. Chaque lettre est sur un claque de travail différent.
4. Utiliser la fenêtre d'alignement dans la construction de vos lettres.
5. 🚫 Ne pas utiliser l'outil plume! 🚫
6. important : respecter le gabarit et la proportion de l'image ci-dessous (ne sortez pas du format).
7. L'ensemble de la lettre finale doit être un tracé vectoriel entier (pathfinder ⟶ union).
8. Envoyer le fichier .svg

exemple:
